Ультрачистый термопарный провод типа S PtRh10-Pt 0,3 мм для промышленных печей

Высокочистая термопарная проволока типа S (PtRh10-Pt) с прецизионным диаметром 0,3 мм, предназначенная для непрерывного измерения температуры в окислительной и инертной атмосферах до 1600°C (кратковременно до 1700°C). Изготовлена методом вакуумно-индукционной плавки и прецизионной волочения через микрофильеры для обеспечения сверхнизкого термоэлектрического дрейфа, однородной зернистой структуры и длительного срока службы в промышленных печах и системах термической обработки.

Термопарные системы, работающие в сверхвысокотемпературных диапазонах, требуют проводников из благородных металлов, способных поддерживать целостность сигнала на уровне микровольт при сильных тепловых нагрузках. Наша термопарная проволока типа S сочетает высокочистую платину (отрицательный полюс) со сплавом 90% платины / 10% родия (положительный полюс), изготовленным под строгим металлургическим контролем для обеспечения превосходной точности и механической прочности при термических циклах.

При номинальном диаметре проволоки 0,3 мм этот продукт обеспечивает оптимальный баланс между быстрым тепловым откликом и увеличенным сроком службы в условиях высоких температур. Каждая партия проходит многоступенчатый непрерывный отжиг в контролируемой атмосфере для снятия внутренних напряжений, обеспечения однородной ориентации кристаллов и предотвращения преждевременного охрупчивания, вызванного окислением границ зерен.

Использование высокочистых слитков 99,99% и сверхчистой вакуумной плавки позволяет термопарной проволоке типа S диаметром 0,3 мм предотвращать загрязнение следовыми металлическими примесями, обеспечивая стабильный выход ЭДС и минимальное смещение калибровки на протяжении тысяч часов эксплуатации.

Присущая благородным металлам платине и родию химическая инертность обеспечивает исключительную химическую стойкость. Она противостоит быстрому поверхностному окислению, образованию окалины и деградации пара в окислительной и инертной средах печей при температурах выше 1500°C.

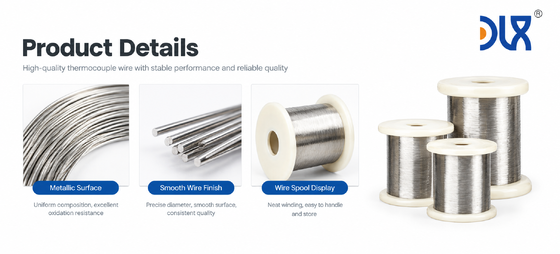

Проволока, протянутая через специальные алмазные фильеры, достигает строгих допусков по размерам (±0,003 мм) с гладкой поверхностью без дефектов, что уменьшает количество горячих точек и облегчает сборку керамических изоляторов без проблем.

Контролируемый термический отжиг обеспечивает мелкую, однородную морфологию зерен, обеспечивая отличную гибкость для сложных конструкций зондов, одновременно сопротивляясь укрупнению зерен и термическому провисанию при повышенных рабочих температурах.

• Промышленные печи и печи для спекания: Критическое регулирование температуры в процессах производства передовой керамики, обжига конструкционных огнеупоров и спекания порошковых металлов.
• Стекольная промышленность и плавильные печи: Высокоточная термическая профилировка в стеклянных питателях, чашах питателей и камерах непрерывного плавления, требующих устойчивости к испарению.
• Производство полупроводников и фотовольтаики: Точная термическая профилировка в диффузионных печах для пластин, реакторах MOCVD и аппаратах для выращивания кристаллов, где требуется нулевое загрязнение базовыми металлами.
• Лабораторная метрология и первичная калибровка: Используется в качестве вторичных и рабочих эталонных стандартов для калибровки термопар из неблагородных металлов, оптических пирометров и тепловых анализаторов.
• Аэрокосмическая и металлургическая термообработка: Надежное отслеживание процессов в вакуумной пайке, горячем изостатическом прессовании (HIP) и валидации термических циклов суперсплавов.

DLX специализируется на разработке и прецизионной обработке высокоэффективных благородных металлов и специальных сплавов. Оснащенные установками вакуумно-индукционной плавки, линиями прецизионного волочения и комплексными лабораториями для тестирования термоЭДС, мы гарантируем, что каждая партия термопарной проволоки типа S соответствует строгим стандартам качества.

• Контроль прослеживаемости чистоты: Полная спектроскопическая проверка сырья гарантирует чистоту исходной платины 99,99% и точный баланс 10% родия без вредных примесей.
• Полный диапазон тестирования термоЭДС: Каждая катушка проходит многоточечную проверку калибровки по сертифицированным эталонным стандартам для обеспечения линейности зависимости температуры от напряжения.
• Индивидуальная инженерная поддержка: Поставляется в виде парных термопар, нарезанных по длине, сдвоенных конфигураций или с индивидуальными размерами катушек в соответствии с конкретными требованиями OEM и производителей датчиков.

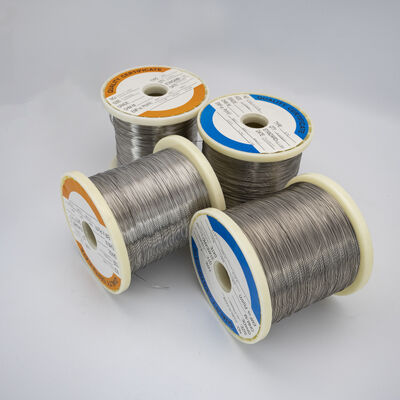

• Упаковка для защиты экспортного класса: Поставляется на высокопрочных прецизионных катушках, упакованных в герметичную, влагостойкую, амортизирующую упаковку для чистых помещений, чтобы предотвратить механическую деформацию во время транспортировки.

Проволока типа S лучше всего работает в окислительной, инертной и высоковакуумной атмосфере. Ее не следует подвергать воздействию восстановительных атмосфер (таких как водород или монооксид углерода) или паров металлов (таких как цинк, мышьяк или сера) без непроницаемых керамических защитных трубок (например, из высокочистого рекристаллизованного оксида алюминия), так как эти элементы вызывают охрупчивание платины.

Диаметр 0,3 мм обеспечивает идеальный компромисс для высокотемпературных печных датчиков: он обеспечивает достаточную механическую прочность и долговечность против термического сублимации по сравнению с тонкими проводами 0,2 мм/0,25 мм, при этом значительно снижая стоимость материала из благородных металлов по сравнению с проводами 0,4 мм или 0,5 мм.

Необходимо использовать изоляторы из рекристаллизованного оксида алюминия высокой чистоты (минимум 99,5% Al₂O₃) с двумя или четырьмя отверстиями. Керамические изоляторы более низкого качества, содержащие оксид кремния или оксиды железа, будут загрязнять платиновую проволоку при температурах выше 1100°C и вызывать сильный дрейф сигнала.

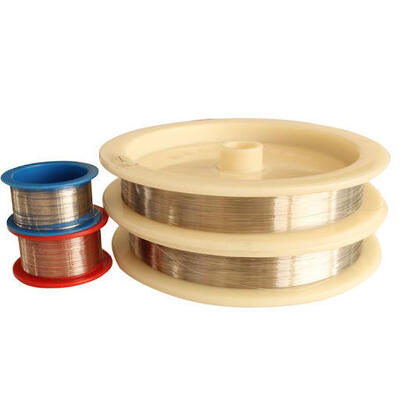

Да. Мы поставляем отдельные катушки для положительного/отрицательного полюсов, а также прецизионно подобранные пары, калиброванные для обеспечения точного выходного сигнала термоЭДС класса 1 или стандартного допуска по всей предполагаемой температурной кривой.
