Сверхточная термопара типа T 0,2 мм для криогенных систем

Прецизионно изготовленный термопарный провод типа T диаметром 0,2 мм обеспечивает ведущую в отрасли термоэлектрическую чувствительность и высокую повторяемость тепловой ЭДС в сверхнизких и криогенных диапазонах температур (-200°C до +350°C). Состоящий из высокочистой электролитической меди (положительный проводник, TP) и прецизионно расплавленного медно-никелевого сплава константан (отрицательный проводник, TN), этот тонкий датчиковый провод обеспечивает непревзойденную коррозионную стойкость во влажных условиях и минимальную ошибку теплового шунта при измерениях в микросреде.

Термопары типа T (Cu/CuNi) широко признаны в качестве основного калибровочного стандарта для температур ниже нуля. Наш термопарный провод диаметром 0,2 мм выплавляется в вакууме и протягивается с использованием алмазных фильер для обеспечения равномерной поперечной геометрии, сверхгладкой поверхности и точных допусков по сопротивлению на непрерывных длинах катушки.

Основные архитектурные особенности включают:

• Оптимизированный положительный проводник (медь): Сверхчистая бескислородная медь, обеспечивающая линейную электропроводность и минимальный тепловой дрейф.
• Подобранный отрицательный проводник (константан): Контролируемая металлургия 55% Cu / 45% Ni, обеспечивающая точную выходную термоЭДС в условиях крутых температурных градиентов.
• Гибкость микродиаметра: Размер 0,2 мм (AWG 32) обеспечивает быстрое время отклика (<0,1 с) и легкую интеграцию в компактные датчики, микрооболочки и лабораторные сборки.

Поддерживает сверхточную кривую ЭДС до -200°C без аномалий магнитного перехода или гистерезиса базового сигнала, что делает его самой надежной парой датчиков для глубокого охлаждения и мониторинга сжиженных газов.

В отличие от датчиковых проводов, содержащих железо, положительный проводник из чистой меди и отрицательный проводник из высоконикелевого константана обеспечивают естественный иммунитет к окислению во влажной, конденсирующейся и охлажденной атмосфере.

Низкая тепловая масса провода диаметром 0,2 мм гарантирует мгновенное тепловое равновесие, минимизируя потери на теплопроводность и ошибки при вводе в деликатных биологических и микрофлюидных приложениях.

Каждая плавка проходит вакуумную индукционную плавку (VIM) с проверкой спектрометром на уровне партии, чтобы гарантировать, что непрерывные катушки имеют идентичные калибровочные кривые и отсутствие внутреннего разброса состава.

• Сверхнизкотемпературные морозильные камеры (-80°C / -150°C)
• Криогенные сосуды Дьюара и линии передачи жидкого азота (LN2)
• Мониторинг сверхпроводящего оборудования

• Валидация температуры хранения вакцин
• Мониторинг камер лиофилизации (сублимационной сушки)
• Телеметрия банков крови и криогенных биологических хранилищ

• Калибровка камер климатических испытаний
• Тепловое профилирование микроэлектронных компонентов
• Высокоточная калориметрия и дифференциальный термический анализ

От вакуумной индукционной плавки и горячей прокатки до непрерывной прецизионной волочения проволоки и отжига прядей, DLX осуществляет полный контроль качества на всех этапах производства каждого метра термопарного сплава.

Каждая мастер-катушка проходит испытания термоЭДС на партии при низких температурах (-196°C жидкий азот, 0°C точка льда и 100°C точка кипения) для гарантии соответствия самым строгим международным специальным допускам на погрешность.

Обладая ежемесячной мощностью по производству специализированных сплавов, превышающей 1200 метрических тонн, и современным оборудованием для прецизионного волочения тонкой проволоки с несколькими фильерами, DLX поставляет индивидуальные количества на катушках, обеспечивает короткие сроки поставки и стабильные цены от партии к партии для глобальных производителей датчиков и дистрибьюторов измерительных приборов.

Мы поддерживаем специализированные требования к проводникам, включая индивидуальные размеры катушек (DIN80 - DIN200), точное согласование сопротивления, динамические объемы заказов и защитную вакуумную барьерную упаковку.

О:Тип T (медь-константан) обладает более высокой чувствительностью (≈40–43 μV/°C), превосходной однородностью и отсутствием магнитных фазовых переходов при температурах ниже нуля. В отличие от типа K, тип T не страдает от дрейфа короткодействующего упорядочения или магнитных аномалий около -200°C, обеспечивая значительно более высокую точность в криогенных и конденсирующих средах.

О:Мы поставляем провод класса 1 / специального класса допуска с допустимым отклонением ±0,5°C или ±0,4% (в зависимости от того, что больше) в стандартном рабочем диапазоне, с проверкой криогенной калибровки до -196°C по запросу.

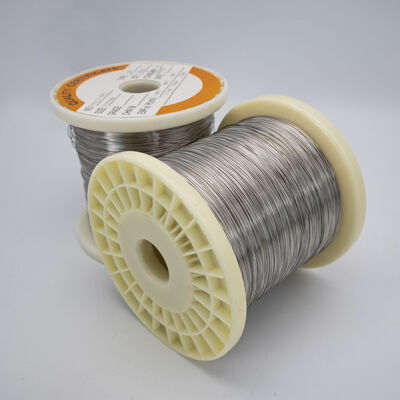

О:Тонкий провод диаметром 0,2 мм прецизионно наматывается на пластиковые катушки высокой жесткости (например, DIN100/DIN125) с намоткой с контролируемым натяжением, герметично упаковывается во влагонепроницаемые пакеты с осушителем и помещается в ударопрочные экспортные коробки.

О:Поскольку термопарный провод диаметром 0,2 мм изготавливается по индивидуальным требованиям OEM к проводникам и намотке, мы предлагаем гибкие, динамичные структуры MOQ в зависимости от длины катушки и объема заказа. Стандартные партии обычно отгружаются в течение 7-15 рабочих дней.
