Термопара типа E сверхтонкая 0,2 мм для точных криогенных измерений

Разработанный для критически важного теплового мониторинга, наш термопарный провод типа E с высокой чувствительностью 0,2 мм обеспечивает самый высокий выход термоэлектрического ЭДС среди стандартных термопарных сплавов из недрагоценных металлов. Изготовленный из сбалансированных сплавов хромель (положительный проводник из никель-хрома) и константан (отрицательный проводник из медь-никеля), этот тонкий провод обеспечивает исклютельное разрешение сигнала, быструю тепловую реакцию и долговременную стабильность сигнала в диапазоне температур от -200°C до +900°C.

Термопарный провод типа E с высокой чувствительностью 0,2 мм разработан специально для инженеров и производителей датчиков, которым требуется максимальный выход ЭДС на градус Цельсия (приблизительно 68 µV/°C при 0°C). Этот сверхтонкий диаметр обеспечивает минимальное тепловое воздействие и быстрое время отклика, что делает его идеальным для микросенсорных сборок, криогенных исследований, лабораторных приборов и аэрокосмического теплового профилирования.

Произведенные путем вакуумной индукционной плавки, прецизионной многопроходной холодной прокатки и непрерывного светлого отжига, наши пары сплавов типа E демонстрируют однородную металлургическую консистенцию, узкие допуски по диаметру и чистую поверхность без поверхностного окисления или микротрещин.

• Наивысшая термоэлектрическая чувствительность (~68 µV/°C)
  Генерирует максимальный выход ЭДС среди стандартных термопар из недрагоценных металлов, обеспечивая разрешение до градуса и превосходное соотношение сигнал/шум в прецизионных передатчиках датчиков.

• Стабильность от криогенных до высоких температур (-200°C до +900°C)
  Обеспечивает отличную линейность и химическую стабильность в криогенных системах до -200°C, с высокой стойкостью к окислению до +900°C.

• Сверхтонкий калибр 0,20 мм для мгновенного теплового отклика
  Низкая тепловая инерционность обеспечивает сверхбыстрое время отклика для микрозондов, профилирования полупроводников и компактных датчиковых сборок.

• Прецизионный допуск по диаметру и однородность ЭДС
  Холодная прокатка алмазными фильерами гарантирует узкую концентричность (±0,004 мм) и однородную термоэлектрическую консистенцию для предотвращения теплового дрейфа.

• Немагнитная пара сплавов для целостности сигнала с низким уровнем шума
  Оба проводника, хромель (EP) и константан (EN), являются немагнитными, что исключает помехи от электромагнитных полей в высокоплотных промышленных системах управления и медицинском оборудовании.

• Мониторинг температуры хранения жидкого азота/гелия
• Тестирование сверхпроводящих систем и криогенные морозильные камеры для биологических образцов
• Высокоточные лабораторные калориметрические датчики

• Датчики теплового контроля летных испытаний и зонды температуры пограничного слоя
• Системы контроля окружающей среды кабины (ECS)
• Профилирование тепловых вакуумных камер компонентов спутников

• Инструменты для профилирования температуры нагревательных столов пластин
• Прецизионные камеры для испытаний на выгорание и экологических испытаний компонентов
• Сверхбыстрые микрозонды для сборочных линий электроники

• Датчики температуры для валидации автоклавов и стерилизации
• Зонды полок для лиофилизации (сублимационной сушки) фармацевтических препаратов
• Петли обратной связи по температуре для микрофлюидных диагностических устройств

Являясь ведущим китайским производителем прецизионных сплавов для резисторов, нагревателей и термопар, DLX управляет современным производственным предприятием с полной цепочкой производства: плавка, горячая прокатка, холодная прокатка и непрерывный светлый отжиг.

• Масштабное производство: Поддерживается интегрированным предприятием с ежемесячной мощностью более 1200 метрических тонн, что обеспечивает короткие сроки поставки и стабильность от партии к партии.
• Полная прослеживаемость контроля качества: Каждая производственная катушка прослеживается до исходного расплава VIM (вакуумная индукционная плавка), сопровождается 100% непрерывным искровым тестированием, мониторингом диаметра лазерным микрометром и отчетами о калибровке термоэлектрической ЭДС.
• Индивидуальные инженерные решения: Предлагаем индивидуальные размеры катушек (катушки DIN, бухты), специальные изоляционные покрытия (PTFE, Kapton, стекловолокно) и парные двухжильные конфигурации, разработанные в соответствии с техническими спецификациями клиента.

Провод типа E обеспечивает почти на 50% более высокий выход ЭДС, чем тип K, и значительно более высокий выход, чем тип J, что делает его предпочтительным выбором для применений, требующих экстремальной чувствительности, разрешения до градуса и надежности при низких температурах/криогенных условиях. Кроме того, тип E немагнитен, что исключает помехи от магнитного поля, обычные для типа J (железный проводник) или типа K (алюмель).

Провод типа E отлично работает в окислительных и инертных средах. Для вакуумных или восстановительных сред рекомендуется защитная оболочка или керамическая изоляция выше 500°C для предотвращения селективного окисления сплава отрицательного проводника.

Каждая мастер-катушка калибруется в многоточечных эталонных ваннах и трубчатых печах по первичным лабораторным стандартам. Сертификаты калибровочных испытаний с подробным описанием кривых отклонений и точного выхода ЭДС (в милливольтах) предоставляются с каждой промышленной партией.

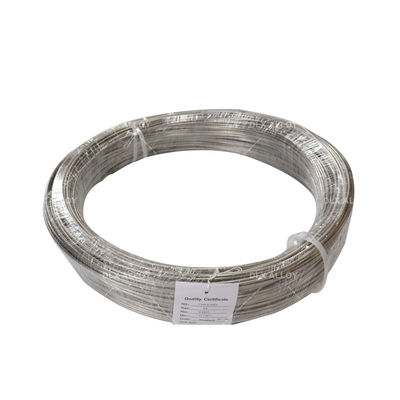

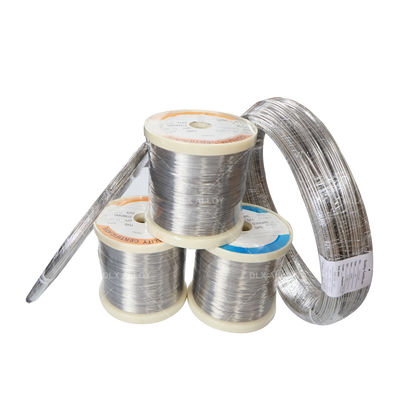

Чтобы предотвратить зацепление, растяжение или царапины на поверхности, провод 0,2 мм прецизионно наматывается на сбалансированные пластиковые катушки (например, DIN100 или DIN125), герметизируется во влагонепроницаемую вакуумную упаковку и укрепляется в экспортных картонных коробках или деревянных ящиках.
