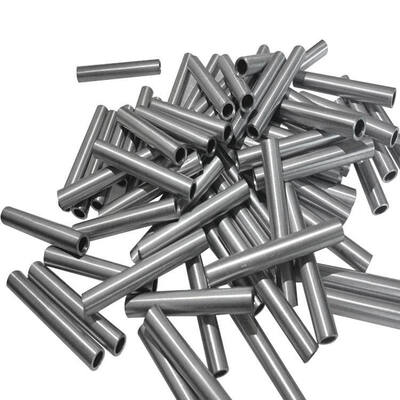

Капиллярные трубки из никеля, изготовленные на заказ – различные размеры наружного/внутреннего диаметра

Инструментальная и технологическая промышленность Юго-Восточной Азии быстро развивается, и капиллярные трубки, которые они используют, должны сохранять свои допуски по наружному/внутреннему диаметру от партии к партии. Наши никелевые капиллярные трубки отвечают этому требованию напрямую: бесшовные, изготовленные методом волочения, нарезаны по индивидуальной длине и доступны с индивидуальной геометрией наружного/внутреннего диаметра зафиксированной по вашему чертежу перед производством. Высокочистый сплав N4 (≥99,9% Ni+Co) подходит для чувствительных приборов и вакуумных систем, в то время как Ni200, Ni201 и N6 расширяют диапазон цены и производительности. Каждый заказ производится на нашей собственной линии, предназначенной только для никеля, проверяется по партиям и отгружается с заводскими сертификатами испытаний EN 10204 3.1. Сертифицировано по ISO 9001 и проверено SGS, с доставкой в Юго-Восточную Азию в течение 7-15 дней.

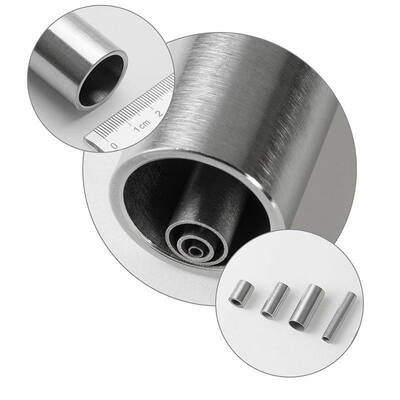

Капиллярные трубки определяются их внутренним диаметром не меньше, чем наружным, поэтому наружный диаметр, внутренний диаметр и толщина стенки производятся строго по чертежу. Стандартно поставляются прямо нарезанные отрезки с снятой фаской; более длинные отрезки могут поставляться в бухтах, если это позволяет применение. Допуски согласовываются перед производством и фиксируются в записи партии, поэтому входной контроль на вашем предприятии соответствует тому, что мы отгрузили.

• Точная геометрия, зафиксированная по чертежу — наружный диаметр, внутренний диаметр, толщина стенки и длина резки соответствуют вашему чертежу; допуски подтверждаются перед производством.
• Вариант высокой чистоты — N4 с содержанием Ni+Co ≥99,9% для чувствительных приборов, вакуумных и аналитических применений.

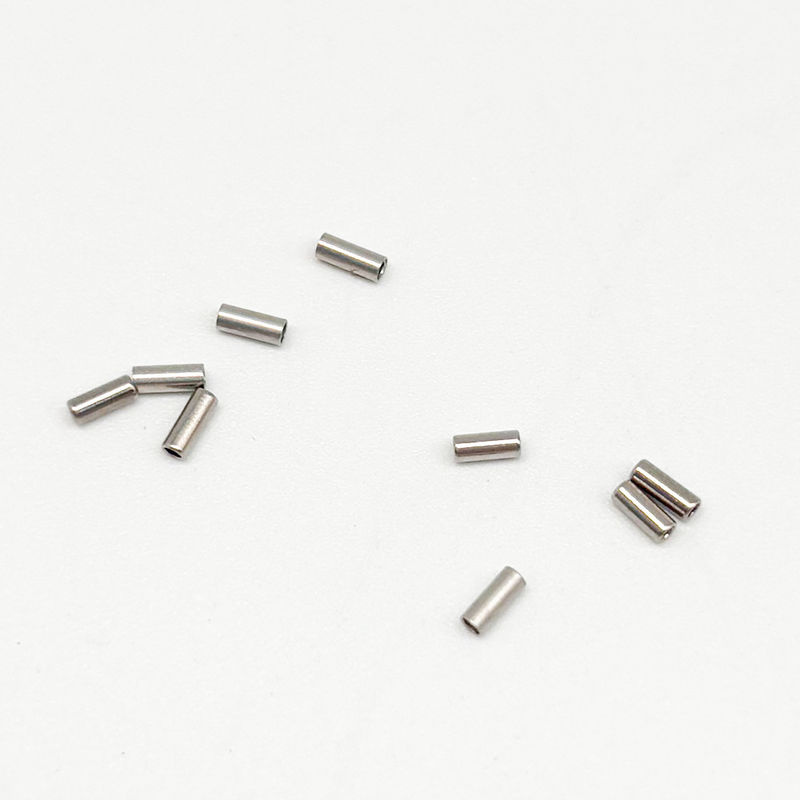

• Нарезка по индивидуальным размерам, готова к установке — прямые концы без заусенцев; вторичная резка на вашей линии не требуется.
• Стабильные поставки от партии к партии — анализ состава и проверка размеров по каждой партии, с заводским сертификатом испытаний EN 10204 3.1 для каждой отгрузки.
• Доставка 7-15 дней — экспортная упаковка и документация подготовлены для направлений в Юго-Восточную Азию.

Капиллярные трубки требуют бесшовной вытяжки: продольный сварной шов нарушает поток, удерживает загрязнения и ослабляет тонкостенные участки. Наша бесшовная капиллярная трубка холоднотянутая из сплошного трубного проката, что улучшает поверхность внутренней полости и сохраняет концентричность по всей длине.

Отожженное (мягкое) состояние сохраняет форму капиллярной трубки для изгибов малого радиуса и бухт, используемых в линиях приборов и технологических контурах; доступны закаленные состояния по чертежу, где требуется жесткость. Радиусы изгиба, припуск на упругое восстановление и минимальное сохранение толщины стенки должны быть подтверждены по вашему чертежу перед производством.

Для тонкостенных капиллярных трубок давление разрыва рассчитывается по формуле Барлоу P = 2St/D, где S — допустимое напряжение, t — толщина стенки, а D — наружный диаметр. При S = 100 МПа (предполагается для отожженного никеля, подтвердить согласно проектному коду) и капиллярной трубке с наружным диаметром 3,0 мм и толщиной стенки 0,5 мм, P = 2 * 100 * 0,5 / 3,0 = 33,3 МПа (расчетное, только ориентировочное значение).

Чистый никель устойчив к едким щелочам и средам с фтористоводородной кислотой, поэтому никелевые капиллярные трубки используются в линиях отбора проб и дозирования. Коррозионное поведение зависит от чистоты сплава и химического состава среды; совместимость с конкретными средами должна быть подтверждена в соответствии с условиями эксплуатации.

Документация по стандартам ASTM и GB/T готовится для таможни и конечного пользователя; заказы отгружаются с заводскими сертификатами испытаний и упаковочными листами.

Указанные диапазоны являются ориентировочными для стандартных размеров труб. Капиллярные трубки прецизионных размеров (индивидуальный наружный/внутренний диаметр/толщина стенки, длина резки) рассчитываются по чертежу — сплав, геометрия, длина и количество определяют окончательную цену.

Каждая партия капиллярных трубок производится на нашей собственной линии, предназначенной только для никеля, и проверяется внутри компании перед упаковкой: анализ химического состава по партиям, измерение наружного/внутреннего диаметра/толщины стенки, проверка поверхности и концов, а также проверка прямолинейности нарезанных отрезков. Номера партий записываются в соответствии с чертежом заказчика, чтобы материал можно было отследить от плавки до отгрузки, а заводские сертификаты испытаний EN 10204 3.1 сопровождают каждый заказ.

• Ni200 / Ni201 → ASTM B161 (бесшовные никелевые трубы); ASTM B163 (бесшовные никелевые трубы для конденсаторов и теплообменников)
• N4 (NP1) / N6 (NP2) → GB/T 2882-2023 (трубы из никеля и никелевых сплавов)

Капиллярные трубки упаковываются в защитные гильзы с защитой концов, герметизируются во влагозащитную пленку и укладываются в экспортные деревянные ящики. Документация — заводской сертификат испытаний, записи партий и упаковочный лист — отправляется вместе с грузом. Стандартный срок выполнения заказа составляет 7-15 дней с момента подтверждения чертежа и заказа.

Соблюдение спецификаций отличает заказ на капиллярные трубки от заказа на товарные трубы, и именно этим DLX Alloy занимается с 2002 года. Наружный/внутренний диаметр, толщина стенки и длина резки фиксируются по чертежу заказчика перед плавкой, затем сохраняются в процессе волочения, отжига и окончательного калибрования на нашей собственной линии, предназначенной только для никеля — площадь 12 000 м², производительность 1200 т/год, сертификат ISO 9001 и аудит SGS. Результатом является стабильная от партии к партии геометрия, на которую могут полагаться клиенты из сферы приборостроения и технологических процессов в Юго-Восточной Азии, подтвержденная заводскими сертификатами испытаний EN 10204 3.1 для каждой отгрузки.

Да. Наружный диаметр, внутренний диаметр, толщина стенки и длина резки изготавливаются по чертежу; допуски подтверждаются перед производством и фиксируются в записи партии.

3 кг для высокочистого N4; 10 кг для стандартных сплавов (Ni200, Ni201, N6).

Заводской сертификат испытаний EN 10204 3.1, записи о составе и размерах партии, сертификаты ISO 9001/SGS и экспортный упаковочный лист.

7-15 дней с момента подтверждения чертежа и заказа.

Да. Прямая резка, концы без заусенцев по чертежу; более длинные отрезки могут быть свернуты в бухты, если это позволяет применение.
