| Название бренда: | DLX |
| Номер модели: | Тип провод термопары k MI |
| минимальный заказ: | 50 метров |
| Условия оплаты: | L/C, T/T, западное соединение |
| Возможность поставки: | 300000 метров в месяц |

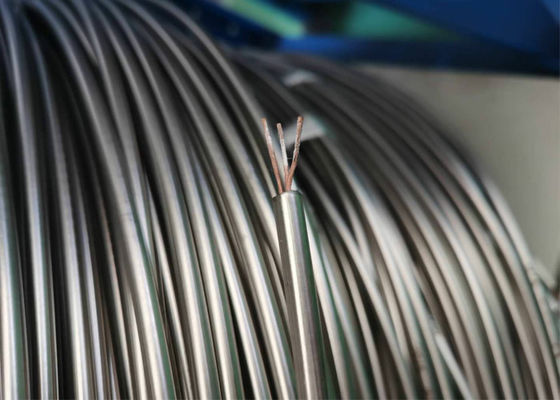

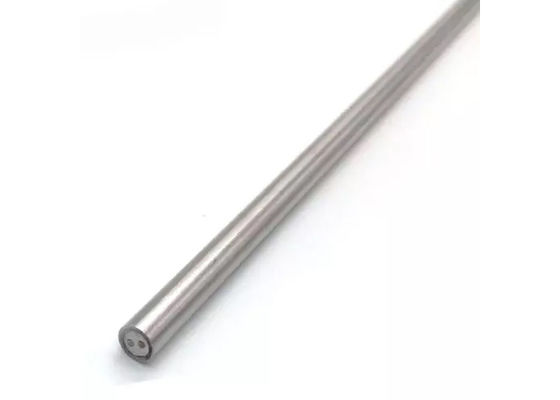

Кабель термопары с минеральной изоляцией изолирован MgO.Кабель с изоляцией из MgO является хорошим выбором для изготовления зондов при высоких температурах, широко применяется в промышленности. Кабель термопары с минеральной изоляцией обладает высокой термостойкостью, антикоррозийными свойствами, антиокислительными свойствами, быстрым тепловым откликом.

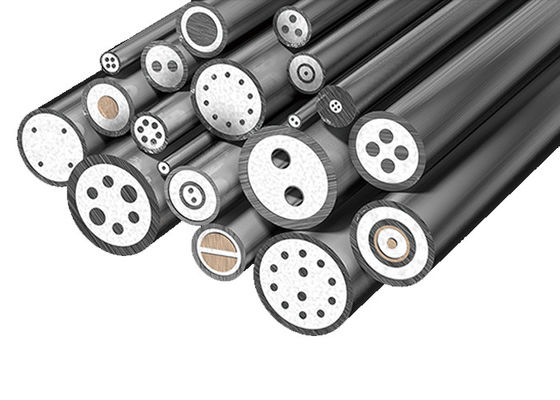

Кабель термопары с минеральной изоляцией состоит из двух проводников (иногда четырех или шести) из разнородных металлов. Эти проводники соединены со стороны, где должна измеряться температура (горячий спай). При правильном соединении генерируется напряжение, которое можно измерить для определения температуры.
Разнородные металлы изолированы высококачественным оксидом магния и покрыты коррозионностойким материалом оболочки, таким как Inconel или нержавеющая сталь. Термопары с минеральной изоляцией могут обеспечивать стабильные показания температуры
и часто используются для высоких температур (до 1250°C) во взрывоопасных средах.
| Код | Компоненты провода термопары | |
| +Положительный вывод | -Отрицательный вывод | |
| N | Ni-Cr-Si (NP) | Ni-Si-магний (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Железо (JP) | Cu-Ni |
| T | Медь (TP) | Cu-Ni |
| B | Платина Родий-30% | Платина Родий-6% |
| R | Платина Родий-13% | Платина |
| S | Платина Родий-10% | Платина |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Американское общество по испытанию материалов) E 230 | (Американский национальный институт стандартов) MC 96.1 | (Европейский стандарт Международной электротехнической комиссии 584)-1/2/3 | (Немецкие промышленные стандарты) EN 60584 -1/2 | (Британские стандарты) 4937.1041, EN 60584 -1/2 | (Французские стандарты) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Японские промышленные стандарты) C 1602 - C 1610 | (Унификация российских спецификаций) 3044 |
Диаметр (мм): от 0,5 до 12,7 мм.
| Наружная оболочка (мм) | Диаметр сердечника (мм) | Материал оболочки | Длина (м) | |||||
| Наш диаметр. | Толщина стенки | Типы K, N, E, J, T | Типы S, R, B | Типы K, N | Типы E, J, T | Тип S, R | Тип B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Наименование продукта | код | тип | материал оболочки | Наружный диаметр (мм) | Температура |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Константан | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fe-Константан | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Константан | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
