| Название бренда: | DLX |
| Номер модели: | Тип кабель термопары t MI |
| минимальный заказ: | 50 метров |
| Условия оплаты: | L/C, T/T, западное соединение |
| Возможность поставки: | 100000 метров в месяц |
Модель: KK, KE, KJ, KT, KN

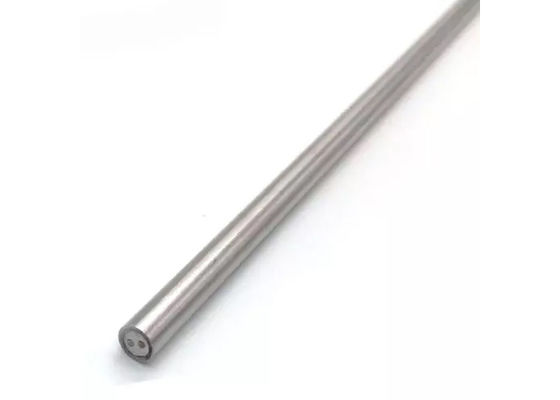

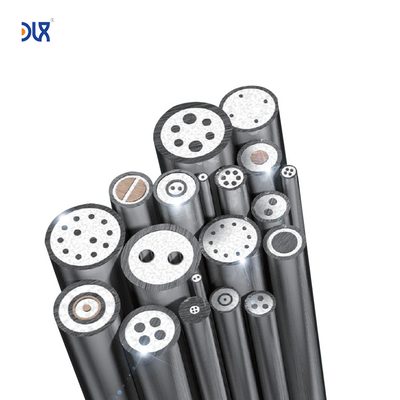

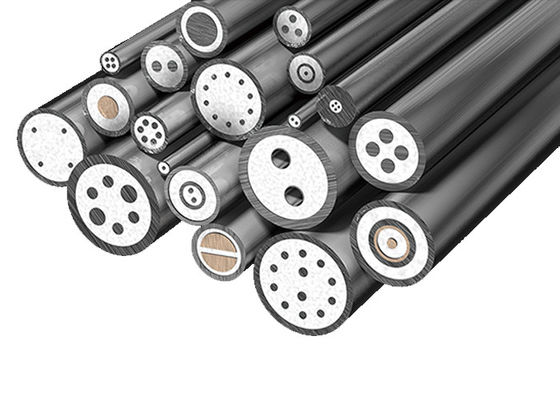

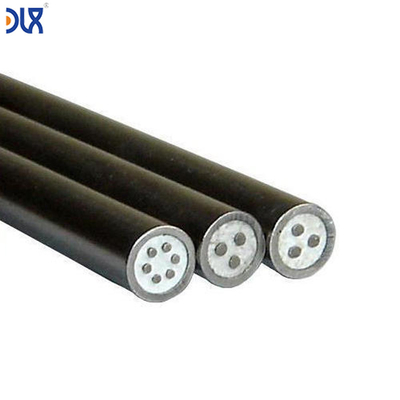

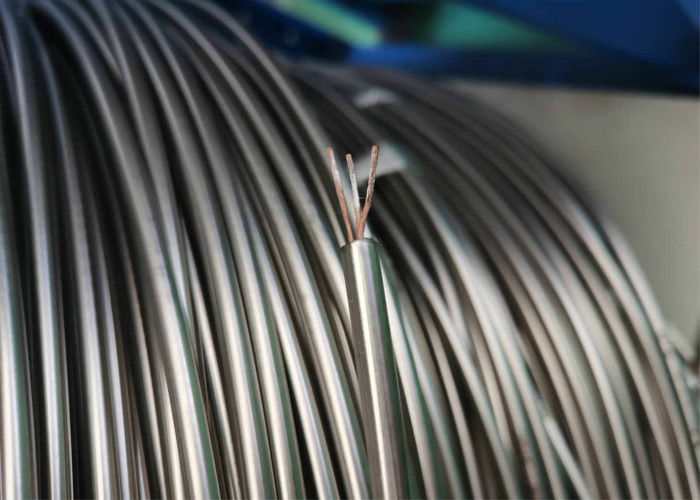

Кабель термопары с минеральной изоляцией изолирован MgO.Кабель с изоляцией MgO является хорошим выбором для изготовления зондов для высоких температур, широко применяется в промышленности. Кабель термопары с минеральной изоляцией обладает высокой термостойкостью, антикоррозийными, антиокислительными свойствами, быстрым тепловым откликом.
Кабель термопары с минеральной изоляцией состоит из двух проводников (иногда даже четырех или шести) из разнородных металлов. Эти проводники соединены со стороны, где должно измеряться температура (горячий спай). При правильном соединении генерируется напряжение, которое можно измерить для определения температуры.
Разнородные металлы изолированы высококачественным оксидом магния и покрыты коррозионностойким материалом оболочки, таким как Inconel или нержавеющая сталь. Термопары с минеральной изоляцией обеспечивают стабильные показания температуры
и часто используются для высоких температур (до 1250°C) в опасных средах.
| Код | Состав проводов термопары | |
| +Положительный вывод | -Отрицательный вывод | |
| N | Ni-Cr-Si (NP) | Ni-Si-магний (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Железо (JP) | Cu-Ni |
| T | Медь (TP) | Cu-Ni |
| B | Платина родий-30% | Платина родий-6% |
| R | Платина родий-13% | Платина |
| S | Платина родий-10% | Платина |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Американское общество по испытанию материалов) E 230 | (Американский национальный институт стандартов) MC 96.1 | (Европейский стандарт Международной электротехнической комиссии 584)-1/2/3 | (Немецкие промышленные стандарты) EN 60584 -1/2 | (Британские стандарты) 4937.1041, EN 60584 -1/2 | (Французские стандарты) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Японские промышленные стандарты) C 1602 - C 1610 | (Унификация российских стандартов) 3044 |
Диаметр (мм): от 0,5 до 12,7 мм.
| Внешняя оболочка (мм) | Диаметр жилы (мм) | Материал оболочки | Длина (м) | |||||
| Наш диаметр. | Толщина стенки | Тип K, N, E, J, T | Типы S, R, B | Типы K, N | Типы E, J, T | Тип S, R | Тип B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Наименование продукта | код | тип | материал оболочки | Внешний диаметр (мм) | Температура |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Константан | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fe-Константан | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Константан | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
