| Название бренда: | DLX |

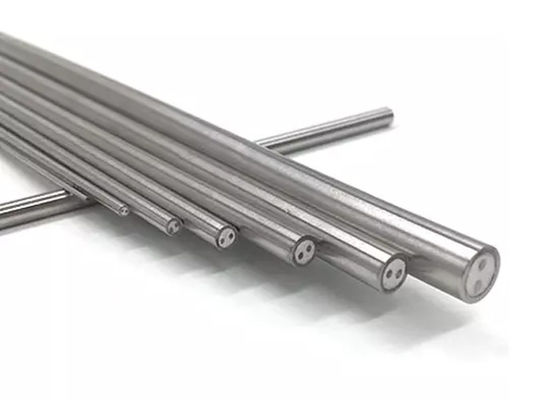

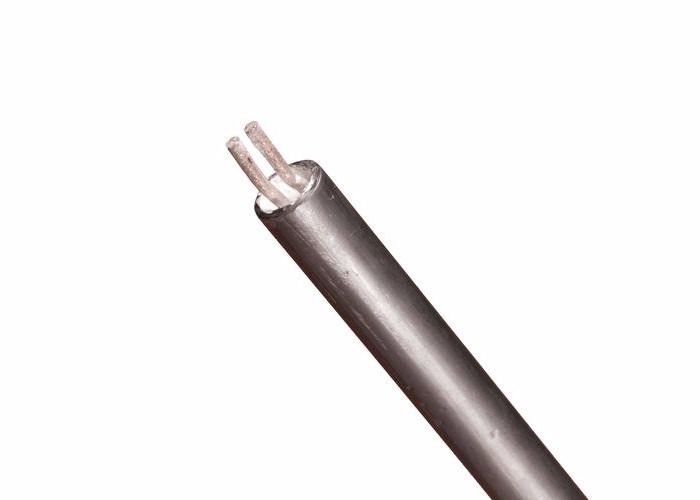

| Номер модели: | Тип кабель термопары e MI |
| минимальный заказ: | 500 |
| Условия оплаты: | L/C, T/T, западное соединение |
| Возможность поставки: | 30000 метров в месяц |
В пределах определенного диапазона температур пара изолированных проводов, используемых в соответствующей термопаре, обладающих одинаковыми характеристиками, называется компенсационным проводом. При правильном подключении к соответствующей термопаре он расширяет референтный конец термопары до места, удаленного от источника тепла или с постоянной температурой.
Преимущества:
1. Улучшение механических и физических свойств измерительных линий термопары.
2. Снижение стоимости измерительных линий
В пределах определенного диапазона температур пара изолированных проводов, используемых в соответствующей термопаре, обладающих одинаковыми характеристиками, называется компенсационным проводом. При правильном подключении к соответствующей термопаре он расширяет референтный конец термопары до места, удаленного от источника тепла или с постоянной температурой.
| Код | Компоненты проводов термопары | |
| +Положительный вывод | -Отрицательный вывод | |
| N | Ни-хром-кремний (NP) | Ни-кремний-магний (NN) |
| K | Ни-хром (KP) | Ни-алюминий (Si) (KN) |
| E | Ни-хром (EP) | Медь-никель |
| J | Железо (JP) | Медь-никель |
| T | Медь (TP) | Медь-никель |
| B | Платино-родий-30% | Платино-родий-6% |
| R | Платино-родий-13% | Платина |
| S | Платино-родий-10% | Платина |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Американское общество по испытанию материалов) E 230 | (Американский национальный институт стандартов) MC 96.1 | (Европейский стандарт Международной электротехнической комиссии 584)-1/2/3 | (Немецкие промышленные стандарты) EN 60584 -1/2 | (Британские стандарты) 4937.1041, EN 60584 -1/2 | (Французские стандарты) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Японские промышленные стандарты) C 1602 - C 1610 | (Унификация российских спецификаций) 3044 |

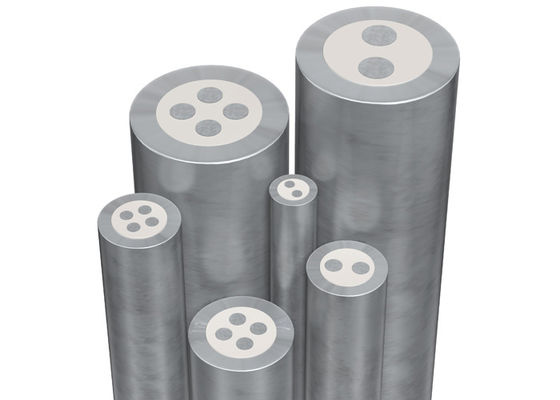

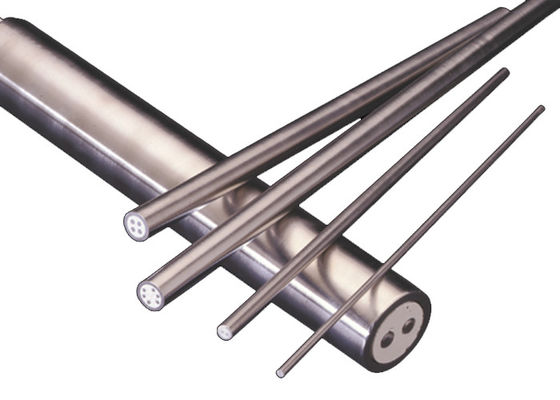

Диаметр (мм): от 0,5 до 12,7 мм.

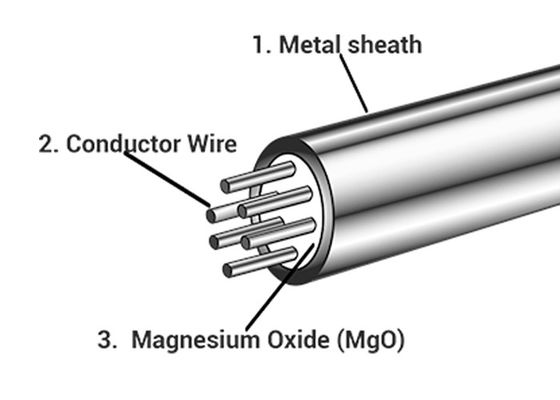

| Наружная оболочка (мм) | Диаметр сердечника (мм) | Материал оболочки | Длина (м) | |||||
| Наш диаметр. | Толщина стенки | Тип K, N, E, J, T | Типы S, R, B | Типы K, N | Типы E, J, T | Типы S, R | Тип B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Наименование продукта | код | тип | материал оболочки | наружный диаметр (мм) | Температура |
| Ни-хром-Ни-кремний | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ни-хром-кремний-Ни-кремний | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ни-хром-Константан | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Железо-Константан | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Медь-Константан | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
