Разработанный специально для экстремальных подводных сред, наш вальный стержень клапана, устойчивый к агрессивным средам из Incoloy 925 (UNS N09925) обеспечивает непреодолимую защиту от растрескивания под напряжением из-за сероводорода (H2S), питтинговой коррозии под действием хлоридов и сверхвысоких давлений рабочей среды. Доступный в прецизионно обработанных диаметрах от 30 мм до 150 мм, каждый вальный стержень клапана проходит строгую внутреннюю вакуумную индукционную плавку, электрошлаковый переплав и двухступенчатую термообработку с дисперсионным твердением для обеспечения превосходной предел текучести, превышающей 760 МПа, при сохранении исключительной ударной вязкости в подводных условиях.

Наш вальный стержень клапана, устойчивый к агрессивным средам из упрочняемого дисперсионным твердением сплава Incoloy 925 обеспечивает непревзойденную надежность для жестких условий эксплуатации клапанов в морских и глубоководных системах. Разработанный для работы в опасных средах с сероводородным газом, при высоких механических крутящих моментах и циклических гидростатических давлениях, этот вальный стержень является основным выбором для критически важных подводных запорных, дроссельных, шаровых и регулирующих клапанов, работающих на глубинах до 3000 метров.

В суровых условиях морской нефтегазодобычи штоки и валы клапанов подвергаются воздействию агрессивных комбинаций влажного сероводорода (H2S), углекислого газа (CO2), хлоридов высокой концентрации и элементной серы. Стандартные аустенитные или дуплексные нержавеющие стали подвергаются катастрофическому риску сульфидного растрескивания под напряжением (SSC) и коррозионного растрескивания под напряжением (SCC).

Вальный стержень клапана Incoloy 925, вальный стержень клапана, устойчивый к агрессивным средам, решает эту проблему отказа благодаря сбалансированной никель-железо-хромовой матрице, обогащенной молибденом, медью, титаном и алюминием:

• Высокое содержание никеля 42%-46%: Обеспечивает абсолютную металлургическую невосприимчивость к коррозионному растрескиванию под напряжением, вызванному хлоридами, в глубоководной морской воде.
• Дисперсионное твердение титаном и алюминием: Образует наноразмерные упрочняющие фазы гамма-прайм (γ′) в процессе специализированных циклов старения, обеспечивая удвоенный предел текучести по сравнению с обычными никелевыми сплавами с твердым раствором.
• Обогащение молибденом и медью: Обеспечивает сверхвысокое эквивалентное число по устойчивости к питтинговой коррозии (PREN ≥ 30), устойчивое к локальной щелевой коррозии под уплотнениями штока и сальниками.

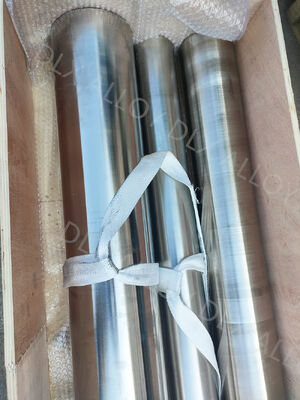

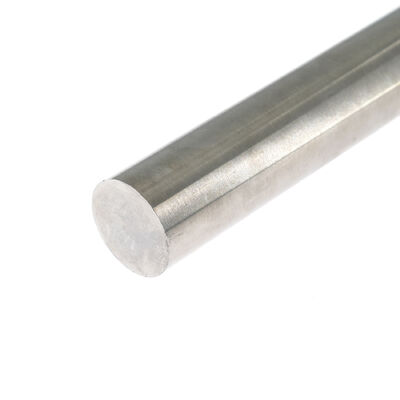

• Форма продукта: Горячекатаный, подвергнутый отжигу в растворе и дисперсионному твердению круглый пруток / прецизионно шлифованный вал
• Диапазон диаметров: 30 мм – 150 мм (возможны кованые изделия с индивидуальным наружным диаметром после рассмотрения чертежа)
• Длина: до 6000 мм (прецизионная прямолинейность ≤ 0,5 мм/м)
• Допуск по размерам: Прецизионная шлифовка до класса h8, h9 или индивидуальная обработка на станках с ЧПУ ±0,02 мм
• Внутренний уровень качества: 100% объемный ультразвуковой контроль погружением без внутренних пустот или включений

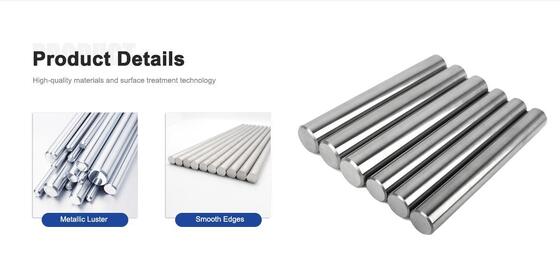

• Обработка поверхности: Гладкое точение (Ra≤1,6 μm) или микрополировка для низкофрикционного уплотнения (Ra≤0,4 μm)

Каждый вальный стержень клапана, устойчивый к агрессивным средам термически стабилизирован для устранения осаждения на границах зерен и микросегрегации. Микрочистая металлургия предотвращает водородное охрупчивание и катастрофическое растрескивание в средах с высоким парциальным давлением H2S и низким уровнем pH.

Благодаря калиброванной термообработке в растворе при 980°C до 1040°C, с последующим многоступенчатым старением, наши вальные стержни из Incoloy 925 достигают высокого предела текучести (≥760 МПа) и высокой прочности на разрыв (≥1030 МПа), легко справляясь с высокомоментным циклом клапанов аварийного останова (ESD) при высоких перепадах давления.

Синергетический баланс хрома (≥19,5%), молибдена (≥2,5%) и меди (≥1,5%) предотвращает локальную щелевую атаку в зонах статических эластомерных/ПТФЭ уплотнений штока и динамических вторичных уплотнений металл-по-металлу.

Изготовленный методом тяжелой ротационной ковки и прецизионной бесцентровой шлифовки, каждый вальный стержень клапана, устойчивый к агрессивным средам обладает минимальным биением, предотвращая эксцентричный износ подшипников подводных приводов клапанов и обеспечивая долговечность герметичных динамических уплотнений.

Наши вальные стержни из Incoloy 925 широко используются мировыми производителями клапанов первого уровня, подрядчиками по подводным технологиям и EPC-подрядчиками в морских условиях для требовательных установок:

• Подводные фонтанные арматуры и клапаны манифольдов: Критические штоки клапанов для глубоководных производственных манифольдов, подводных нагнетательных фонтанных арматур и клапанов изоляции трубопроводов.
• Дроссельные клапаны высокого давления и высокой температуры (HPHT): Штоки дросселирующих клапанов для тяжелых условий эксплуатации, подверженные воздействию высокоскоростных агрессивных сред, эрозии песком и экстремальным перепадам давления.
• Подводные клапаны аварийного останова (ESD) шаровые и задвижки: Тяжелые приводные валы, передающие экстремальный крутящий момент при открытии/закрытии под полным перепадом давления.
• Клапаны безопасности устьевого оборудования и внутрискважинные клапаны для сероводородных скважин (SSSV): Приводные штанги и штоки в скважинах для добычи сероводородного газа с высоким содержанием H2S.
• Технологические клапаны верхних платформ и FPSO: Критические валы запорных клапанов трубопроводов, работающие с необработанной кислой сырой нефтью и пластовой водой.

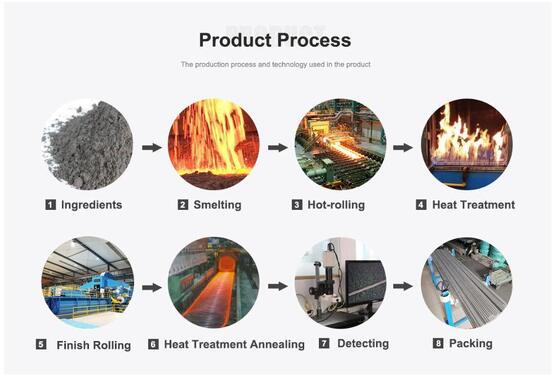

DLX контролирует всю металлургическую цепочку от выбора сырьевых элементов до окончательной прецизионной обработки. Используя современную вакуумную индукционную плавку (VIM) в сочетании со вторичным электрошлаковым переплавом (ESR), мы устраняем неметаллические включения и химическую сегрегацию, достигая уровней содержания газов ([O]≤15 ppm, [N]≤40 ppm, [H]≤1,5 ppm).

Наши внутренние автоматизированные печи для термообработки обеспечивают равномерный контроль температуры в пределах ±3°C. Это гарантирует равномерное дисперсионное твердение по всему сечению вальных стержней большого диаметра (до 150 мм наружного диаметра), исключая мягкие сердцевины или охрупченные зоны.

Каждый вальный стержень клапана, устойчивый к агрессивным средам проходит комплексную проверку качества перед отгрузкой:

• 100% ультразвуковой контроль погружением (UT) по всей длине для отсутствия внутренних дефектов.
• 100% контроль капиллярным методом (PT) на готовых поверхностях.
• Прямое считывание спектрометрии оптической эмиссии (OES) для точной проверки плавочного режима.
• Полная партия механических испытаний и испытаний на ударную вязкость при низких температурах (−46°C).

Работая с интегрированной ежемесячной мощностью по производству специальных сплавов в 1200 тонн/месяц, DLX гарантирует стабильность поставок для крупных подводных проектов. Мы поддерживаем индивидуальные заказы на партии, динамические минимальные объемы заказа (MOQ), адаптированные к требованиям проекта, и индивидуальную упаковку для морских перевозок.
