Капиллярные трубы из никеля промышленного класса прочные для нефтегазового оборудования

Оборудование для нефтегазовой отрасли работает на границах давления — гидравлические линии управления, линии химического ввода и капилляры для отбора проб переносят технологические жидкости под высоким давлением и в агрессивных химических средах. Наши никелевые капиллярные трубки созданы для таких условий: бесшовнотянутые, нарезанные по индивидуальной длине и доступные с индивидуальной геометрией наружного/внутреннего диаметра в соответствии с вашим чертежом до начала производства. Марки подбираются в соответствии с условиями эксплуатации согласно документированным лучшим практикам — N6 для промышленной коррозии, Ni200 для химических линий, Ni201 для высокотемпературного применения. Каждый заказ производится на нашей собственной линии только для никеля, проверяется по партиям и отгружается с заводскими сертификатами испытаний EN 10204 3.1; сертифицировано по ISO 9001, с доставкой в течение 7-15 дней.

Промышленные капиллярные линии задаются внутренним диаметром, толщиной стенки и установленной длиной. Наружный диаметр, внутренний диаметр и толщина стенки изготавливаются строго по чертежу; прямо нарезанные отрезки со снятой фаской подходят для монтажа в коллекторы и панели, а более длинные линии управления могут быть свернуты в бухты, где это позволяет обращение. Допуски согласовываются до производства и фиксируются в производственной документации, поэтому трубка, которая поступает, соответствует утвержденному вами чертежу.

• Геометрия, рассчитанная на давление — бесшовнотянутый капилляр, размер которого определяется расчетом по Барлоу в соответствии с вашим чертежом и проверяется до производства.
• Марки для работы в коррозионных средах — N6 (≥99,5% Ni+Co) для промышленной коррозии и Ni200 для химических линий, согласно документированным лучшим практикам.
• Стабильность при высоких температурах — Ni201 для высокотемпературного применения; температура плавления 1435-1446 °C.

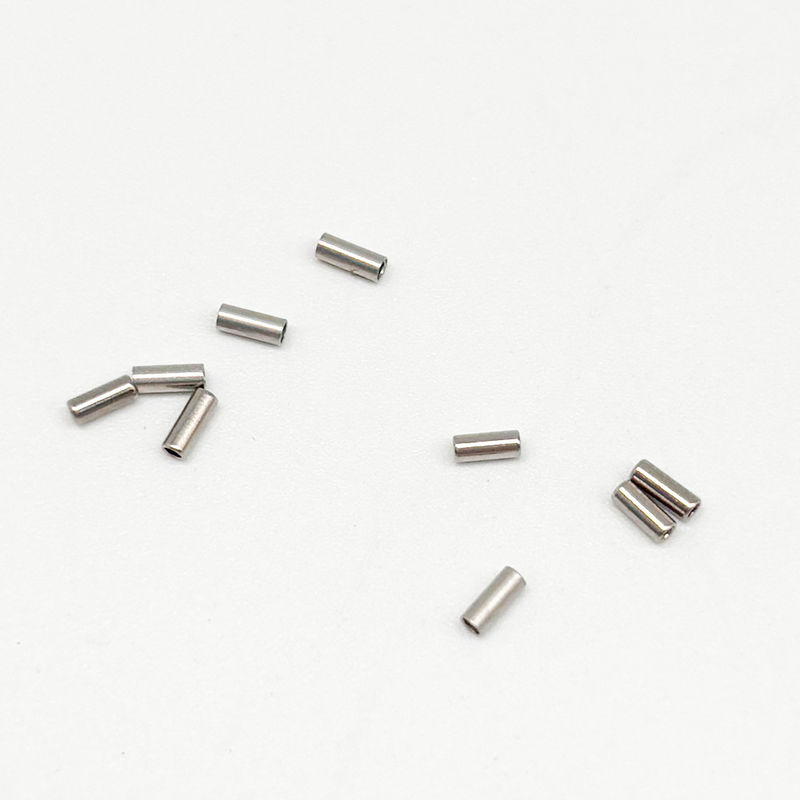

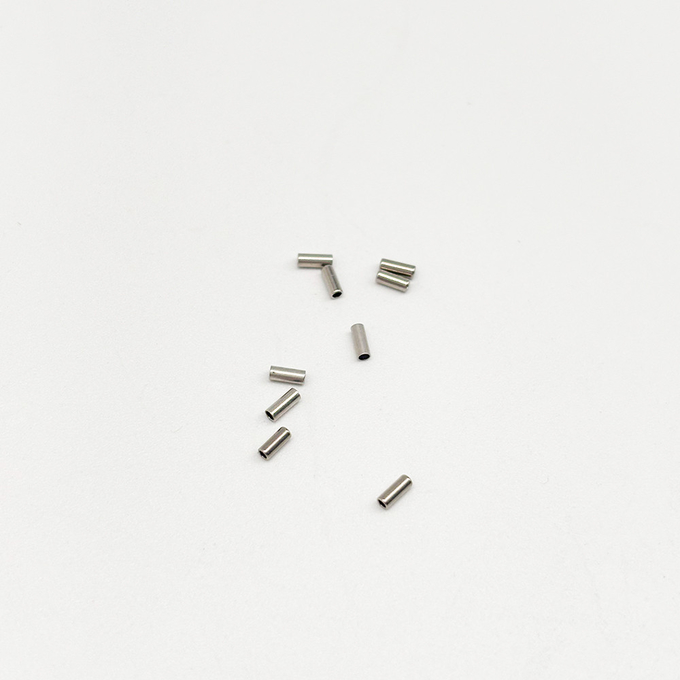

• Нарезка и снятие фаски по индивидуальным размерам — прямые отрезки, готовые к установке в панели управления и инжекционные коллекторы.
• Документированное снабжение — заводские сертификаты испытаний EN 10204 3.1 и производственная документация на каждую отгрузку; сертифицировано по ISO 9001, доставка 7-15 дней.

Продольный сварной шов является потенциальным местом утечки и усталостного разрушения при циклических давлениях, характерных для гидравлических и инжекционных систем. Наш бесшовнотянутый капилляр холоднотянутый из цельной заготовки, что исключает шов и улучшает поверхность внутреннего диаметра, благодаря чему трубка сохраняет концентричность по всей длине.

Для тонкостенного капилляра давление разрыва соответствует формуле Барлоу P = 2St/D, где S — допустимое напряжение, t — толщина стенки, а D — наружный диаметр. При S = 100 МПа (предполагается для отожженного никеля, подтвердить согласно проектному коду) и капилляре с наружным диаметром 2,0 мм и стенкой 0,3 мм, P = 2 * 100 * 0,3 / 2,0 = 30 МПа (расчетное, только ориентировочное). Рабочее давление для вашей системы подтверждается по чертежу и применимому проектному коду до начала производства.

Чистый никель устойчив к каустическим щелочам и средам с фтористоводородной кислотой, поэтому никелевый капилляр используется в линиях химического ввода и отбора проб. Коррозионное поведение зависит от чистоты марки и химии среды; конкретную совместимость с материалами следует подтверждать с учетом рабочей среды перед окончательным выбором марки.

Ni201 используется для высокотемпературного применения, температура плавления чистого никеля составляет 1435-1446 °C. Отожженная тянутая трубка сохраняет чистые, стабильные размеры в нагретых технологических линиях; максимальную рабочую температуру следует подтверждать с учетом условий эксплуатации и проектного кода.

Выбор марки подтверждается с учетом химии среды, давления и температуры до начала производства.

Приведенные выше диапазоны являются ориентировочными для стандартных размеров труб. Точные размеры капилляров (индивидуальный наружный/внутренний диаметр/толщина стенки, нарезанные длины) рассчитываются по чертежу — марка, геометрия, длина и количество определяют окончательную цену.

Каждая партия изготавливается на нашей собственной линии только для никеля и проверяется внутри компании: анализ химического состава по партиям, измерение наружного/внутреннего диаметра/толщины стенки, проверка состояния поверхности и концов, а также проверка прямолинейности нарезанных отрезков. Номера партий связывают материал с чертежом от плавки до отгрузки, а заводские сертификаты испытаний EN 10204 3.1 сопровождают каждый заказ.

• Ni200 / Ni201 → ASTM B161 (бесшовные никелевые трубы); ASTM B163 (бесшовные никелевые трубы для конденсаторов и теплообменников)
• N4 (NP1) / N6 (NP2) → GB/T 2882-2023 (трубы из никеля и никелевых сплавов)

Трубки упаковываются в защитные рукава с заглушками, обертываются для защиты от влаги и укладываются в экспортные деревянные ящики с амортизацией для длинных технологических линий. Заводские сертификаты испытаний, производственная документация и упаковочные листы отправляются с каждым заказом. Стандартный срок выполнения заказа составляет 7-15 дней с момента подтверждения чертежа.

Закупки для нефтегазовой отрасли редко доверяют пустому сертификату, поэтому DLX Alloy отправляет каждый заказ на капиллярные трубки с доказательствами, которые ожидает инженер-технолог. С 2002 года мы управляем никелевым заводом — плавка, протяжка, отжиг и внутренний контроль на площади 12 000 м² с заявленной мощностью 1200 т/год, сертифицированы по ISO 9001 и прошли аудит SGS. Каждая партия сопровождается анализом состава, данными о размерах и заводскими сертификатами испытаний EN 10204 3.1, поэтому ваша входная инспекция может завершиться без звонков.

N6 (≥99,5% Ni+Co) для промышленной коррозии, Ni200 для химических линий, Ni201 для высокотемпературного применения и N4 (≥99,9%) для чувствительных контрольно-измерительных приборов. Окончательный выбор подтверждается с учетом химии среды и расчетного давления.

Да. Бесшовная тянутая конструкция и номинальное давление проверяются расчетом по Барлоу в соответствии с вашим чертежом, а затем подтверждаются согласно проектному коду до начала производства.

10 кг для стандартных марок (N6, Ni200, Ni201); образцы и пробные партии могут быть обсуждены по запросу.

Заводские сертификаты испытаний EN 10204 3.1, данные о составе партии и размерах, сертификаты ISO 9001/SGS и экспортный упаковочный лист.

7-15 дней с момента подтверждения чертежа и заказа.
