| Название бренда: | DLX |
| Номер модели: | Тип провод расширения термопары k |
| минимальный заказ: | 5 |
| Условия оплаты: | L/C, T/T, западное соединение |
| Возможность поставки: | 300 тонн в месяц |

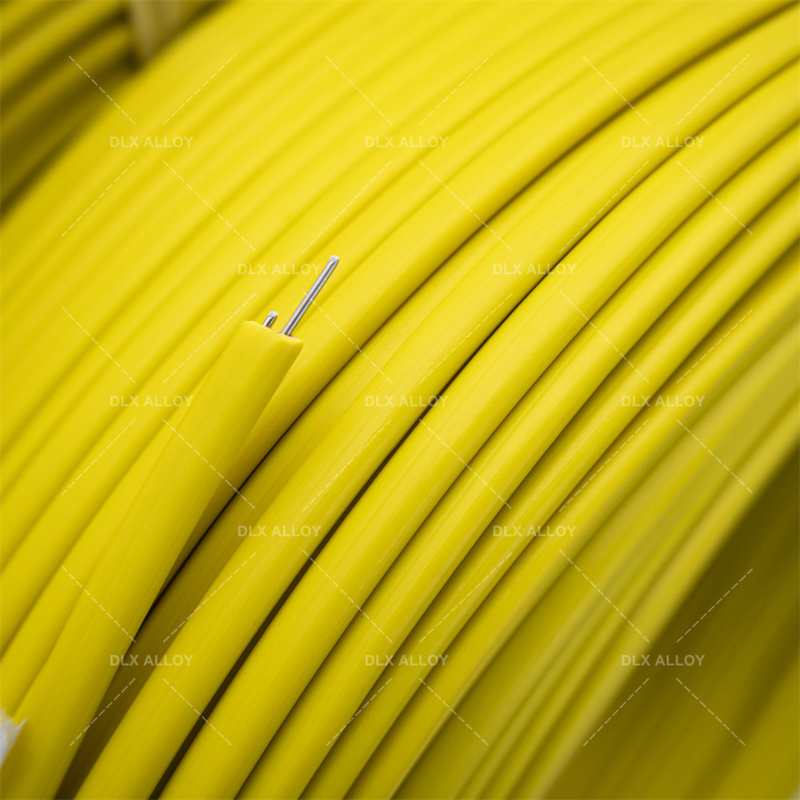

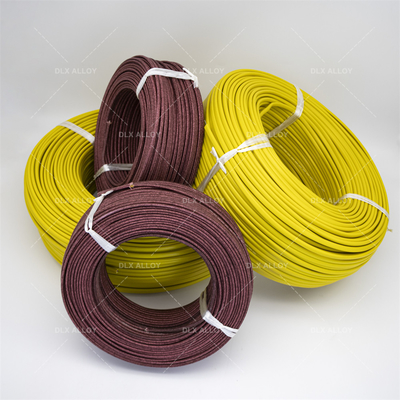

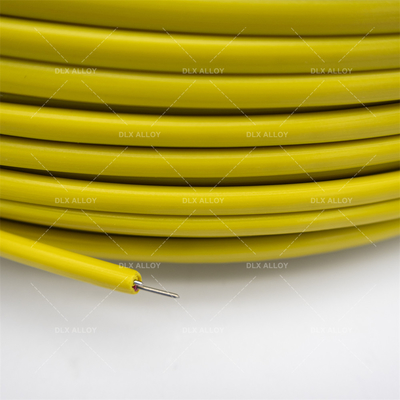

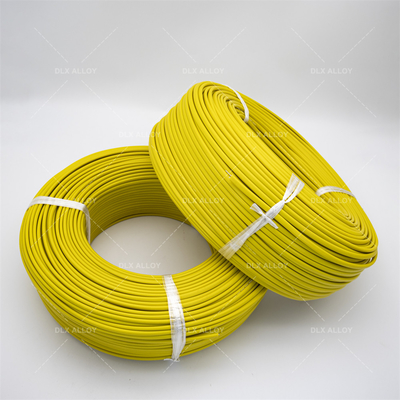

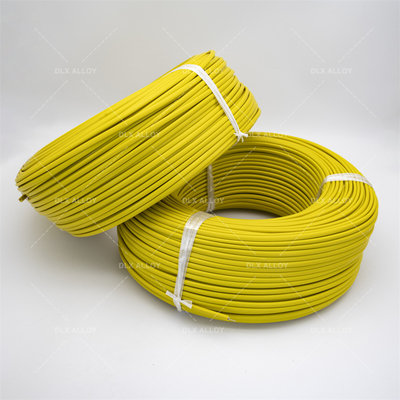

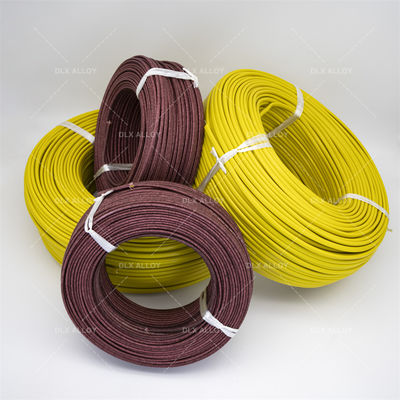

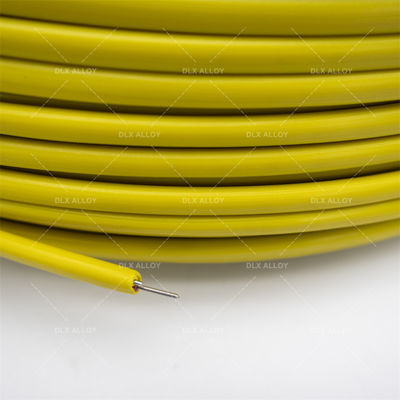

Термопарный удлинительный кабель никель-хром никель-кремний никель-алюминий с ПВХ оболочкой
1. Выбор компенсационного провода
Компенсационный провод должен быть правильно выбран в зависимости от типа используемой термопары и условий ее эксплуатации. Например, следует выбирать компенсационный провод для термопары типа K, а рабочий температурный диапазон следует выбирать в соответствии с условиями использования. Обычно рабочая температура KX составляет от -20 до 100 °C, с широким диапазоном от -25 до 200 °C. Погрешность обычного класса составляет ± 2,5 °C, а погрешность прецизионного класса составляет ± 1,5 °C.
2. Контактное соединение
Старайтесь максимально приблизить два контакта к клеммам термопары и поддерживать температуру двух контактов как можно более постоянной. Температура в точке соединения с клеммами прибора должна быть максимально постоянной. Там, где в корпусе прибора есть вентилятор, контактная точка должна быть защищена, чтобы вентилятор не дул непосредственно на контактную точку.
3. Длина использования
Поскольку сигнал термопары очень слабый, на уровне микровольт, если расстояние использования слишком велико, затухание сигнала и наводки сильного электрического поля в окружающей среде могут суммироваться, что может привести к искажению сигнала термопары, вызывая неточный контроль и измерение температуры, а в тяжелых случаях — к колебаниям температуры во время управления.
По нашему опыту, обычно лучше контролировать длину компенсационного провода термопары в пределах 15 метров. Если она превышает 15 метров, рекомендуется использовать преобразователь температуры для передачи сигнала. Преобразователь температуры преобразует потенциальное значение, соответствующее температуре, в постоянный ток для передачи, обладающий высокой помехоустойчивостью.
|
Оснащен термоэлектрическим градуировочным номером |
обычный(G)
|
термостойкий(H)
|
||
|
Обычный
|
Прецизионный(S)
|
Обычный
|
Прецизионный(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Американское общество по испытанию материалов) E 230 | (Американский национальный стандарт) MC 96.1 | (Европейский стандарт Международной электротехнической комиссии 584)-1/2/3 | (Немецкие промышленные стандарты) EN 60584 -1/2 | (Британские стандарты) 4937.1041, EN 60584 - 1/2 | (Французский стандарт) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Японские промышленные стандарты) C 1602 - C 1610 | (Унификация российских спецификаций) 3044 |
Рабочий температурный диапазон
| Диаметр/мм | Длительная рабочая температура /°C | Кратковременная рабочая температура /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
