| Название бренда: | DLX |
| Номер модели: | Тип провод расширения термопары k |
| минимальный заказ: | 5 |
| Условия оплаты: | L/C, T/T, западное соединение |
| Возможность поставки: | 300 тонн в месяц |

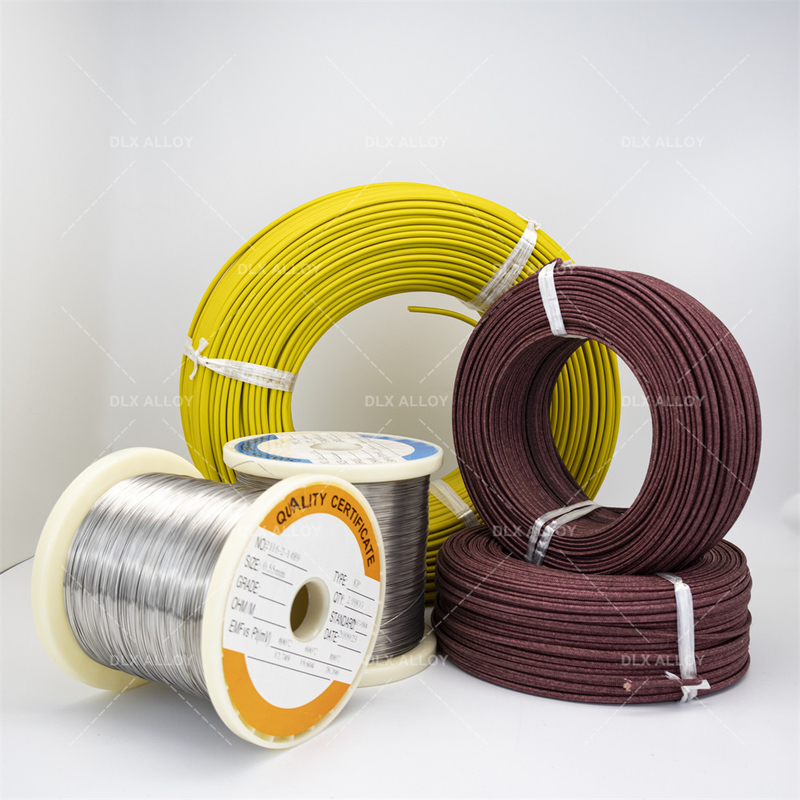

Никель-хром никель-кремний никель-алюминий термопарный удлинительный кабель 0,5*2
Термопарные компенсационные провода - это провода, используемые для соединения термопар и измерительных приборов. Из-за слабого напряжения, генерируемого термопарами, и их чувствительности к изменениям температуры окружающей среды, необходимо использовать термопарные компенсационные провода для температурной компенсации, чтобы обеспечить точность измерений.
Основные функции термопарных компенсационных проводов следующие:
Температурная компенсация: Термопарные компенсационные провода могут обеспечивать соответствующую компенсацию напряжения в зависимости от изменений температуры окружающей среды, устраняя влияние изменений температуры на результаты измерений.
Защита термопар: Термопарные компенсационные провода могут защищать термопары от механических повреждений, коррозии и других факторов, продлевая срок их службы.
Передача сигнала: Термопарный компенсационный провод может передавать слабое напряжение, генерируемое термопарой, к измерительному прибору, обеспечивая точное измерение температуры.

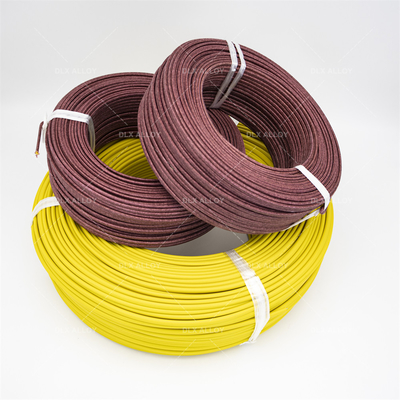

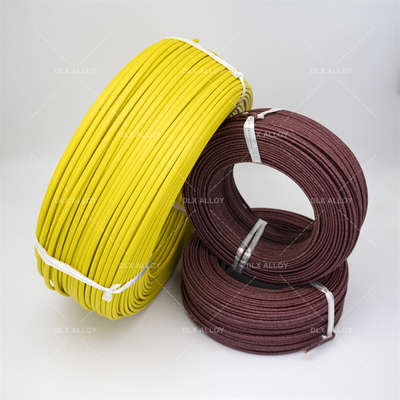

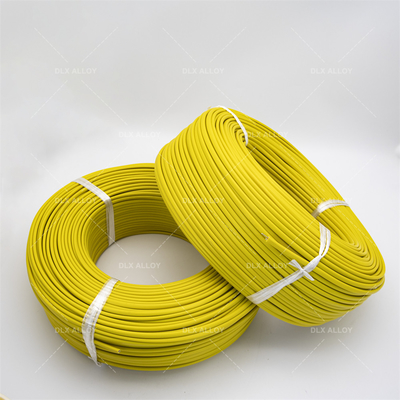

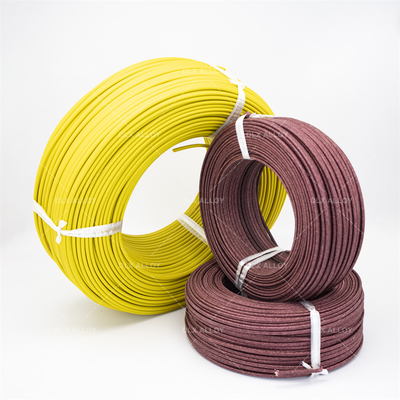

Удлинительный кабель типа K 0,5*2, красная и черная ПВХ изоляция с ПВХ оболочкой. Проводник изготовлен из термопарного материала типа K, который представляет собой никель-хром с никель-кремнием или никель-алюминием. Конструкция аналогична парному контрольно-измерительному кабелю, но материал проводника отличается. Термопары используются в процессах для определения температуры и подключаются к пирометрам для индикации и управления. Термопара и пирометр электрически соединены термопарными удлинительными кабелями / термопарными компенсационными кабелями. Проводники, используемые для этих термопарных кабелей, должны обладать такими же термоэлектрическими (ЭДС) свойствами, как и термопара, используемая для определения температуры.
По сути, Термопара с тонким проводом используются для создания точек измерения термопар. Однако Термопарный удлинительный провод используется только для передачи сигнала термопары от зонда к считывающему прибору. Удлинительный кабель термопары используется при более низких температурах окружающей среды. Он может передавать сигнал, представляющий более высокую температуру, чем он получил от зонда. Однако Удлинительный провод термопары типа K физически не должен подвергаться воздействию такой высокой температуры. Многожильный термопарный провод может использоваться в качестве удлинительного провода, но удлинительный провод не может использоваться в качестве Гибкий термопарный провод в качестве точки измерения. Рабочая длина этих проводов различается в зависимости от многочисленных факторов.
| Код | Провода, составляющие термопару | |
| +Положительный вывод | -Отрицательный вывод | |
| N | Ni-Cr-Si (NP) | Ni-Si-Mg (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Железо (JP) | Cu-Ni |
| T | Медь (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Американское общество по испытанию материалов) E 230 | (Американский национальный институт стандартов) MC 96.1 | (Европейский стандарт Международной электротехнической комиссии 584)-1/2/3 | (Немецкие промышленные стандарты) EN 60584 -1/2 | (Британские стандарты) 4937.1041, EN 60584 -1/2 | (Французские стандарты) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Японские промышленные стандарты) C 1602 - C 1610 | (Едификация российских спецификаций) 3044 |
Рабочий диапазон температур
| Диаметр/мм | Длительная рабочая температура /ºC | Кратковременная рабочая температура /ºC |
| 0,3 | 700 | 800 |
| 0,5 | 800 | 900 |
| 0,8,1,0 | 900 | 1000 |
| 1,2,1,6 | 1000 | 1100 |
| 2,0,2,5 | 1100 | 1200 |
| 3,2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диапазон размеров
Провод: от 0,12 до 8,0 мм.
Максимальная непрерывная рабочая температура: до 2300F (1260C)
Кратковременное использование: 2336F (1280C)
Термопарный провод, от -454 до 2300F (от -270 до 1260C)
Удлинительный провод, от 32 до 392F (от 0 до 200C)
