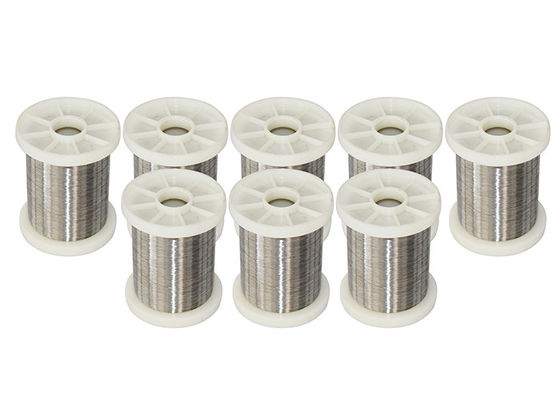

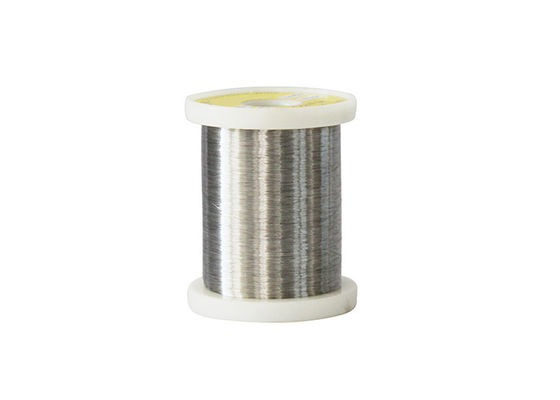

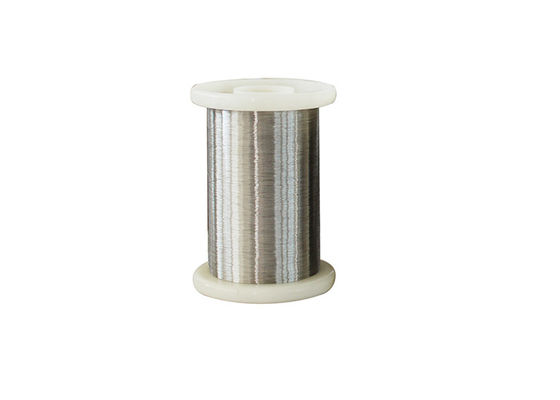

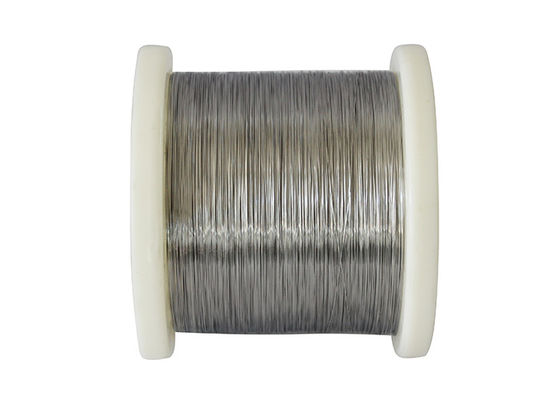

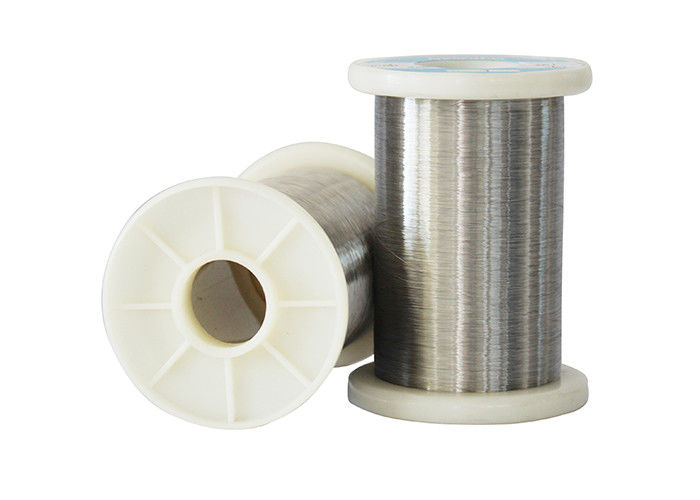

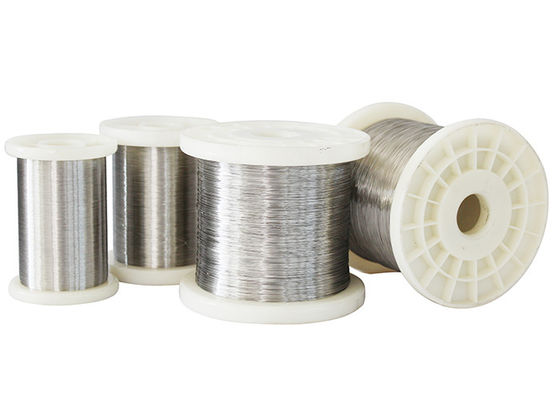

Провод термопары ранга расширения EP

  • EP Extension Grade Thermocouple Wire
  • EP Extension Grade Thermocouple Wire
  • EP Extension Grade Thermocouple Wire
  • EP Extension Grade Thermocouple Wire
  • EP Extension Grade Thermocouple Wire
  • EP Extension Grade Thermocouple Wire
Место происхождения Китай
Фирменное наименование DLX
Номер модели Тип провод расширения термопары e
Количество мин заказа 5
Упаковывая детали Пакет с коробкой коробки, пакет катышкы катушки с polybag
Время доставки 5-21 дней
Условия оплаты L/C, T/T, западное соединение, MoneyGram
Поставка способности 300 тонн в месяц

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Название продукта Провод расширения термопары Цвет Яркий
Сертификат ISO9001 Диапазон температур 32 к 392F (0 к 200C)
Допуск EMF +/- 1.7C или +/- 0,5% Ранг Ранг EPX/ENX расширения
Позитв Ni-Cr Недостаток Cu-Ni
другое имя Термопара NiCr-константана Особенные предельные погрешности +/- 1.0C или 0,4%
Самое интересное

Провод термопары ранга расширения EP

,

расширение термопары 0.1mm

,

Тип провод термопары ранга расширения e
Оставьте сообщение
Характер продукции

Провод термопары ранга расширения EP 0




  • Провод расширения термопары

Тип провод расширения термопары e (EP--Ni-Cr, EN-Cu-Ni):

Тип e имеет более сильный сигнал & более высокую точность чем тип k или тип j на умеренные диапазоны температур 1,000F и понижает. Тип e также более стабилизирован чем тип k, который добавляет к своей точности.

Наш тип KX изготовления завода главным образом, провод NX, БЫВШЕГО, JX, NC, TX, SC/RC, KCA, KCB компенсируя для термопары, и они использованы в аппаратурах и кабелях измерения температуры. Наши продукты термопары компенсируя совсем сделаны оставаться неизменным GB/T 4990-2010 „провода сплава расширения и уравновешивающими канатами для термопар“ (китайский национальный стандарт), и также IEC584-3 „провод части 3 термопары компенсируя“ (международный стандарт).

Кабелям компенсации термопары можно также термин как кабели инструментирования, в виду того что они использованы для отростчатого измерения температуры. Конструкция подобна для того чтобы спарить кабель инструментирования но проводниковый материал другой. Термопары использованы в процессах для того чтобы воспринять температуру и соединены к пирометрам для индикации и контроля. Термопара и пирометр электрически проведены удлинительными кабелями термопары/уравновешивающими канатами термопары. Необходимы, что имеют проводники используемые для этих кабелей термопары подобные термоэлектрические свойства (emf) как эта из термопары используемой для воспринимать температуру.



  • Провод термопары
Код Компонент проводов термопары
  нога +Positive - Отрицательная нога
N Ni-cr-si (NP) Ni-si-магний (NN)
K Ni-Cr (KP) Ni-Al (Si) (KN)
E Ni-Cr (EP) Cu-Ni (EN)
J Утюг (JP) Cu-Ni (JN)
T Медь (TP) Cu-Ni (TN)



  • Стандарты
ASTM ANSI IEC DIN BS NF JIS ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ)
(Американское общество для испытания и материалов) e 230 (Институт american national standard) MC 96,1 (Европейский стандарт международной электротехнической комиссией 584) - 1/2/3 (Deutsche Industrie Normen) EN 60584 -1/2 (Английские стандарты) 4937,1041, EN 60584 до 1/2 (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 (Японские промышленные стандарты) c 1602 - c 1610 (Унификация русских спецификаций) 3044



Работая диапазон температур



Diameter/mm Температура/ºC долгого времени работая Температура/ºC короткого периода работая
0,3, 0,5 350 450
0,8, 1,0, 1,2 450 550
1,6, 2,0 550 650
2,5 650 750
3,2 750 900





Детальный параметр провода термопары

Индицирование но. термопары Тип провода компенсации Классификация Usag Измеряя температура соединения/℃ стандартный EMF value/μV Ранг точности Общая ранг
ΜV допуска Термальное μV ряда EMF ΜV допуска Термальное μV ряда EMF
SorR SC или RC G 100 646 ±30 616~676 ±60 586~706
H 100 646 - - ±60 586~706
200 1 1441 - - 1.381~1 501

K KX, KCA G -25 -968 ±40 -924~-1 012 ±80 -880~-1 056
или KCB 100 4 096 4 052~4 140 4 008~4 184
  H -25 -968 ±40 -924~-1 012 ±88 -880~-1 056
100 4 096 4 052~4 140 4 008~4 184
200 8 138 8 094~8 182 8 050~8 226
N NX или NC G -25 -646 ±43 -603~-689 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
H -25 -646 ±43 -603~-690 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
200 5 913 5 870~5 956 5 827~5 999
E БЫВШИЙ G -25 -1 432 ±81 -1 351~-1 513 ±138 -1 294~-1 570
100 6 319 6 238~ 6400 6 181~6 457
H -25 -1 432 ±81 -1 351~ - 1513 ±138 -1 294~-1 570
100 6 319 6 238~6 400 6 181~6 457
200 13 421 13 340~13 502 13 283~13 559
J JX G -25 -1 239 ±62 -1 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
H -25 -1 239 ±62 - 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
200 10 779 10 717~10 841 10 656~10 902
T TX G -25 -940 ±30 -910~-970 ±60 -850~-1 000
100 4 279 4 249~4 309 4 189~4 339
H -25 -940 ±48 -892~-988 ±90 -850~-1 030
100 4 279 4231~4 327 4 189~4 369
200





Ряд размера


Провод: 0,10 до 8,0 mm.



  • Тип диапазон температур e:
  • Провод ранга термопары, -454 к 1600F (- 270 к 870C)
  • Провод расширения, 32 к 392F (0 к 200C)
  •
  • Тип точность e (какое бы ни больше):
  • Стандарт: +/- 1.7C или +/- 0,5%
  • Особенные предельные погрешности: +/- 1.0C или 0,4%
